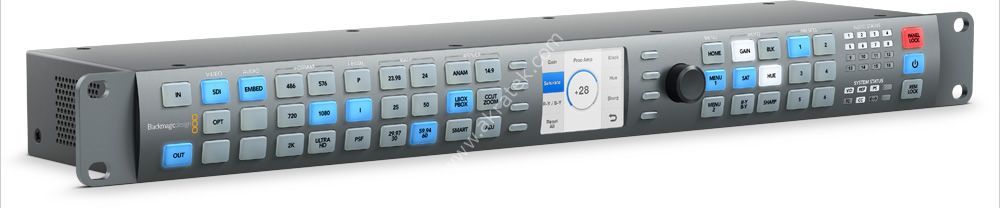

Teranex Express

Teknik Özellikler

Bağlantılar

• SDI Görüntü Girişi
• 1 adet BNC (IN A) – 10-bit SD, HD, 2K, 3G HD A ve B seviyeleri, 6G ve 12G Ultra HD otomatik geçişli.
• 1 adet BNC (IN B) – 10-bit SD, HD, 2K, 3G HD ve 6G Ultra HD otomatik geçişli . 4:2:2 3G ya da 6G UHD için çift bağlantılı giriş olarak kullanılabilir.
• SDI Görüntü Giriş Loop Döngüsü
• 1 adet BNC (IN A loop Döngü) – reclocking, 10-bit SD, HD, 2K, 3G HD, 6G ve 12G Ultra HD otomatik geçişli.
• 1 adet BNC (IN B loop Döngü) – reclocking, 10-bit SD, HD, 2K, 3 Gb/sn HD, 6G Ultra HD otomatik geçişli.
• SDI Görüntü Çıkış
• 1 adet BNC (OUT A) – 10-bit SD, HD, 2K, 3G HD A ve B seviyeleri, 6G ve 12G Ultra HD otomatik geçişli.
• 1 adet BNC (OUT B) – 10-bit SD, HD, 2K, 3G HD A ve B seviyeleri ve 6G Ultra HD otomatik geçişli. 4:2:2 3G ya da 6G Ultra HD için çift bağlantılı çıkış olarak kullanılabilir.
• Quad SDI Görüntü Çıkışı
• SMPTE 435-1 - Quad HD Split (4 kadranlı metodu) yalnızca. A ve B kadranları için iki SDI çıkışını kullanır; iki SDI Giriş Döngü konnektörlerini C ve D kadranları için çıkış olarak yeniden şekillendirir.
• Optik Fiber Görüntü Girişi
• 1 adet 10­bit SD, HD, 3G HD, 2K, Ultra HD otomatik geçişli.
• Optik Fiber Görüntü Çıkışı
• 1 adet 10­bit SD, HD, 3G HD, 2K, Ultra HD otomatik geçişli. Dual Link veya Quad Link çıkış modlarında çalışırken mevcut değildir.
• SDI Ses Girişi
• SD, HD, 3G HD, 2K ve Ultra HD'de 16 kanal.
• SDI Ses Çıkış
• SD, HD, 3G HD, 2K ve Ultra HD'de 16 kanal.
• Optik Fiber Bağlantısı (opsiyonel)
• 1 adet SMPTE optik fiber SFP soket.
• Optik Fiber Ses Girişi
• SD, HD, 3G HD, 2K ve Ultra HD'de 16 kanal.
• Optik Fiber Ses Çıkışı
• SD, HD, 3G HD, 2K ve Ultra HD'de 16 kanal.
• Dahili Dolby Desteği
• Tüm dönüşümlerde Dolby AC-3 pass through özelliği. Video kare hız dönüşümleri hariç Dolby E pass through özelliği mevcut.
• TimeCode Girişi
• VITC/ATC için Destek. LTC için destek yok.
• TimeCode Çıkışı
• VITC/ATC için Destek. LTC için destek yok.
• Çoklu Hız Desteği
• SDI bağlantıları; SD, HD ve Ultra HD arasında geçiş yapabilmektedir. SDI; 270 Mb/sn standart tanımlı SDI, 1.5 G b/sn HD-SDI ve 2K SDI, 3G HD, 6G ve 12G Ultra HD arasında geçiş yapar.
• Referans Girişi
• 1 adet BNC - Blackburst ya da HD'de tri-level sync.
• Bilgisayar Bağlantısı
• Yazılım güncellemeleri için 1x USB 2.0 mini B portu. Uzaktan kontrol ve kurulum için 1x RJ45 10/100 Ethernet.
• İşlemci Arayüzü
• Işıklı basmalı butonlar, durum LED'leri ve kullanımı kolay ekran üstü menüler ile LCD.
•
• Standartlar
• SD Format Desteği
• 525i59.94 NTSC, 625i50 PAL
• 1.5G-SDI HD Format Desteği
• 720p50, 720p59.94, 720p60
• 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
• 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
• 1080i50, 1080i59.94, 1080i60
• 3G-SDI HD Format Desteği
• 1080p50, 1080p59.94, 1080p60 A ve B seviyeleri
• 2K Format Desteği
• 2K DCI 23.98p, 2K DCI 24p
• 2K DCI 23.98PsF, 2K DCI 24PsF
• Ultra HD Format Desteği
• 2160p23.98, 2160p24, 2160p25, 2 160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
• SDI Uyumu
• SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M
• SDI Metadata Desteği
• VITC/ATC destek, SMPTE 12M. WSS, RP186 ve AFD, SMPTE 2016'da dahil olmak üzere video indeksleme desteği. 608 ve 708, SMPTE 334M'den ve 608 ve 708, SMPTE 334M'ye closed caption desteği.
• Ses Örnekleme
• 48kHz ve 24-bit televizyon standardı örnek hız.
• Görüntü Örnekleme
• 4:2:2 SDI
• Renk Hassasiyeti
• 10-bit
• Renk Düzeni
• REC 601, REC 709
• SDI Format Desteği
• 525 NTSC, 625 PAL, 720HD, 1080HD, 2K 2048 x 1080 ve Ultra HD 3840 x 2160 arasında otomatik geçişli.
• Dönüştürümler
•
• İşlemci
• En Boy Oran Dönüşümü
• Gerçek zamanlı değişken ve sabit en boy oranı dönüşümleri.
• Gerçek Zamanlı Görüntü İşlemleme
• Gürültü azaltma, ekleme ve çıkarma ile ritim tespiti, görüntüler arası cut tespiti, renk düzeltme ve proc amo kontrolü içerir.
• Format Dönüştürme
• Gerçek zamanlı yukarı dönüşüm, aşağı dönüşüm, çapraz dönüşüm ve SD/HD/UHD standartlar dönüşümü.
• Renk düzeni Dönüşümü
• Donanım bazlı gerçek zaman
• Test Şekilleri
• SMPTE %75 Çubuklar; %75 tam alan renkli çubuklar; yakınsama gridi; multi-burst; siyah.
• Yazılım
• Yazılım Kontrolü
• Windows 8.1, Windows 10 ve Mac OS X aracılığıyla ayarların değiştirilmesi için Teranex Setup yazılım kontrol uygulaması ücretsiz olarak dahildir.
• Dahili Yazılım Güncellemesi
• Dahil olan Teranex Setup uygulaması ile C tipi USB aracılığıyla
• İşletim Sistemleri
•
• Mac OS X 10.11 El Capitan,
• macOS Sierra ya da daha sonrası.
•
• Windows 8.1 veya Windows 10.
•
• Fiziksel Özellikler
•
• Fiziksel Kurulum
• 1 rack ünitesi boyutunda. Derinlik 5 inç'ten daha az
• Güç Gereksinimi
• Güç Kaynağı
• IEC C14 soketi ile 1 x dahili uluslararası AC güç kaynağı IEC güç kablosu gerekir. 100-240V, 50-60Hz
• Tipik Güç Tüketimi
• 42 watt
• Çevresel Özellikler
• Çalışma Isısı
• 5° ile 50° C arası
• Saklama Isısı
• -20° ile 45° C arası
• Bağıl Nem
• 0% ile 90% arası yoğuşmasız
• Kutu İçeriği
• Teranex Express
• Yazılım ve kullanım kılavuzu ile SD kartı
• 4 adet M4 vida ile 2 adet Koruyucu kalkan
•
