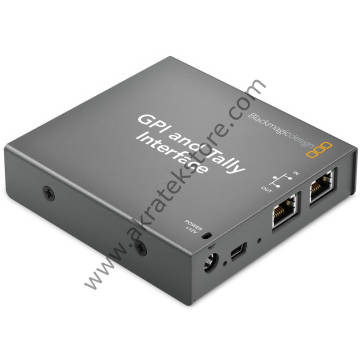

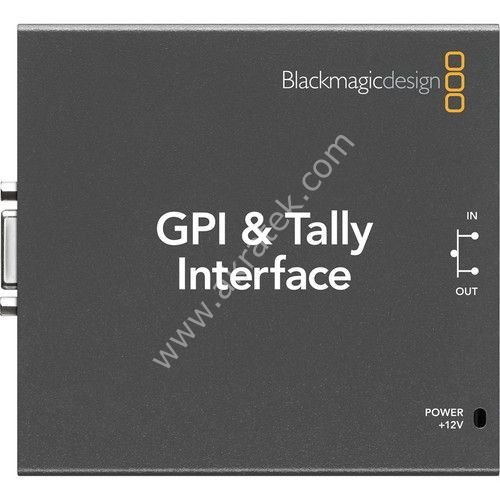

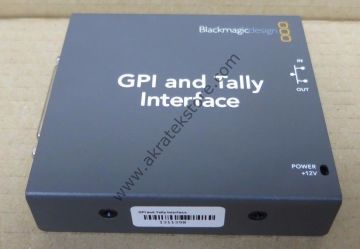

Blackmagic GPI and Tally Interface
Ürün Tanımı
ATEM Görüntü Mikserinize Blackmagic Design'ın GPI ve Tally bağlantısı ile tally ilave edin! 8 tally röle kontak kapatma çıkışları ile kameralarınıza tally sinyali gönderebilir, hangi kameranın 'canlı yayında' olduğunu herkesin saptayabilmesi için cihazları ve monitörleri yeniden çalıştırabilirsiniz! Daha fazla tally çıkışına ihtiyaç duyarsanız, ATEM Ethernet üzerinden yapım switcher’ınıza bağlandığı için birden fazla GPI ve Tally bağlantılarını birbirine bağlayın.
Bağlantılar
Temas Kapatma (Contact Closure)

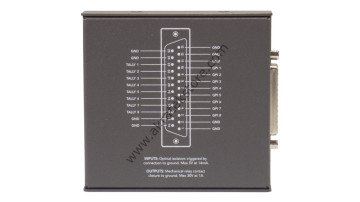

D tipi 25 pimli konnektör - 8 ışınsal yalıtılmış (opto isolated) giriş ve 8 röle temas kapatma çıkışı sunar.
Girişler
Topraklama bağlantısı ile tetiklenen ışınsal yalıtıcılar Azami 14mA'de 5V.
Çıkışlar
Topraklamaya mekanik röle temas kapatma. Azami 1A'da 30V.
Bilgisayar Bağlantısı
Kurulum ve bellenim güncellemeleri için 1 adet USB 2.0 yüksek hızlı arayüzü
Ethernet
Diğer ethernet özellikli donanımlara bağlanmak için döngü çıkışı ile 10/100 BaseT.
